№ изделия 0950-L
Тяговая шпилька 5-осевого зажимного блока
- EN
- 5-Axis Clamping Block Pull Stud
- DE
- Spannbolzen für 5-Achs-Spannblock
Страница каталога
Технические данные
Размеры и варианты
7 вариант · 10 столбец размеров
• Допуск ±0.02
| Артикул | M | D1 (g6) | L2 | L1 | D | L | D2 | D3 | W | (g) | Данные |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0950-06001L | M6 | 8 | 5 | 13 | 11.5 | 10 | 8 | 4.8 | 2.5 | 6 | Скачать |
| 0950-08061L | M6 | 10 | 5 | 17 | 15.5 | 16.5 | 11 | 6.5 | 3 | 17 | Скачать |
| 0950-08001L | M8 | 12 | 5 | 17 | 15.5 | 16.5 | 11 | 6.5 | 3 | 20 | Скачать |
| 0950-12081L | M8 | 12 | 5 | 17 | 24.5 | 25 | 16 | 9.5 | 5 | 52 | Скачать |
| 0950-12001L | M12 | 18 | 6 | 24 | 24.5 | 25 | 16 | 9.5 | 5 | 70 | Скачать |
| 0950-16121L | M12 | 18 | 6 | 24 | 31.5 | 33 | 21 | 13 | 6 | 125 | Скачать |
| 0950-16001L | M16 | 22 | 7.5 | 30 | 31.5 | 33 | 21 | 13 | 6 | 150 | Скачать |
Буквенные обозначения размеров (a, b, L, h …) соответствуют техническому чертежу изделия. Таблицу можно прокручивать в сторону. Каждая кнопка Скачать загружает данные только выбранного варианта и расходует одну загрузку из вашего лимита.
Страница каталога

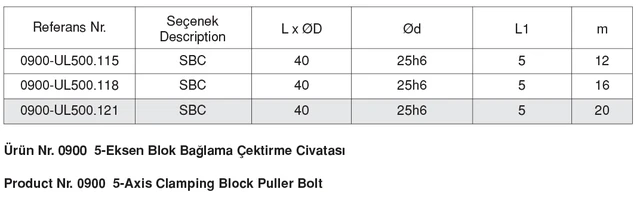

Показать печатную таблицу из каталога
Нажмите для увеличения.
