№ изделия 0950-D
Тяговая шпилька 5-осевого зажимного блока
- EN
- 5-Axis Clamping Block Pull Stud
- DE
- Spannbolzen für 5-Achs-Spannblock
Благодаря модульной конструкции и возможности обработки пяти сторон применяется на столах горизонтальных, вертикальных и 5-осевых станков с ЧПУ, имеющих Т-образные пазы и резьбовые отверстия.
3D-просмотр — вращайте мышью
Страница каталога (PDF) ↗Технические данные
Размеры и варианты
6 вариант · 10 столбец размеров
Купить| Артикул | M | D1 (g6) | L2 (mm) | L1 | D | L | D2 | D3 | W | (g) | Данные |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0950-08061D | M6 | 10 | 5 | 17 | 15.5 | 16.5 | 11 | 6.5 | 3 | 17 | Скачать |
| 0950-08001D | M8 | 12 | 5 | 17 | 15.5 | 16.5 | 11 | 6.5 | 3 | 20 | Скачать |
| 0950-12081D | M8 | 12 | 5 | 17 | 24.5 | 25 | 16 | 9.5 | 5 | 51 | Скачать |
| 0950-12001D | M12 | 18 | 6 | 24 | 24.5 | 25 | 16 | 9.5 | 5 | 70 | Скачать |
| 0950-16121D | M12 | 18 | 6 | 24 | 31.5 | 33 | 21 | 13 | 6 | 123 | Скачать |
| 0950-16001D | M16 | 22 | 7.5 | 30 | 31.5 | 33 | 21 | 13 | 6 | 150 | Скачать |
Буквенные обозначения размеров (a, b, L, h …) соответствуют техническому чертежу изделия. Таблицу можно прокручивать в сторону. Каждая кнопка Скачать загружает данные только выбранного варианта и расходует одну загрузку из вашего лимита.

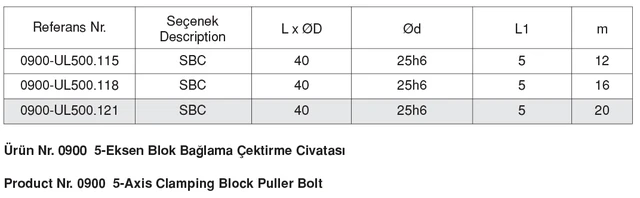

Страница каталога
Показать печатную таблицу из каталога
Нажмите для увеличения.
