№ изделия 0950-C
Проставка 5-осевого зажимного блока
- EN
- 5-Axis Clamping Block Riser
- DE
- Erhöhung für 5-Achs-Spannblock
Благодаря модульной конструкции и возможности обработки пяти сторон применяется на столах горизонтальных, вертикальных и 5-осевых станков с ЧПУ, имеющих Т-образные пазы и резьбовые отверстия.
3D-просмотр — вращайте мышью
Страница каталога (PDF) ↗Технические данные
Размеры и варианты
4 вариант · 14 столбец размеров
| Артикул | D | H (±0.01) | D1 | L | H1 | H2 | H3 | d (H7) | H4 | M | W | Усилие зажима Kgf | Допустимый момент N-m | (g) | Данные |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0950-06032 | 30 | 32 | 15 | 34.5 | 19.5 | 12.5 | 11.5 | 8 | 5 | M6 | 3 | 500 | 4 | 200 | Скачать |
| 0950-08050 | 40 | 50 | 22 | 46 | 30 | 20 | 18 | 12 | 7.5 | M8 | 4 | 800 | 8 | 500 | Скачать |
| 0950-12080 | 60 | 80 | 32 | 69 | 50 | 30 | 25 | 18 | 10.5 | M12 | 6 | 1500 | 22 | 1600 | Скачать |
| 0950-16100 | 80 | 100 | 44 | 91 | 60 | 40 | 31 | 22 | 12.5 | M16 | 8 | 2500 | 50 | 3800 | Скачать |
Буквенные обозначения размеров (a, b, L, h …) соответствуют техническому чертежу изделия. Таблицу можно прокручивать в сторону. Каждая кнопка Скачать загружает данные только выбранного варианта и расходует одну загрузку из вашего лимита.

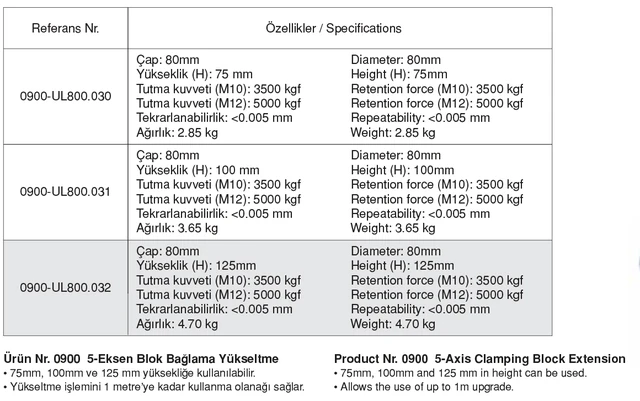

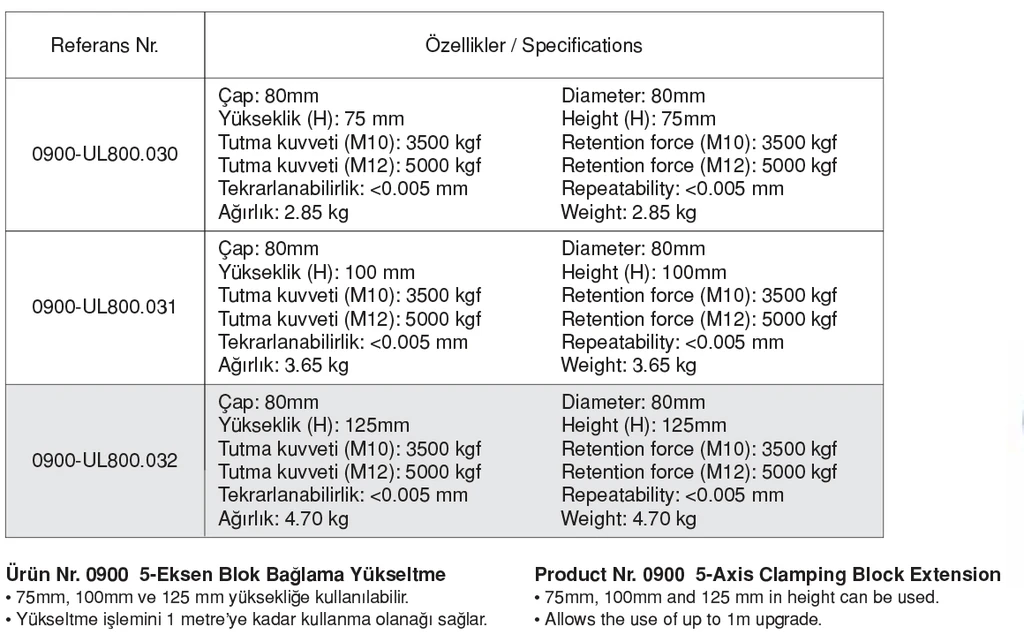

Страница каталога
Показать печатную таблицу из каталога
Нажмите для увеличения.
