N.º de producto 1610
Tornillo para ranura en T con tuerca y arandela
- EN
- T-Slot Bolt with Nut and Washer
- DE
- T-Nutenschraube mit Sechskantmutter und Scheibe
Vista previa 3D — gire con el ratón
Página de catálogo (PDF) ↗Datos técnicos
Dimensiones y variantes
108 variante · 9 columna de dimensiones
Comprar• DIN 787
• Calidad 12.9
• Recubrimiento negro
• Nota: en entornos por encima de 150 °C, al realizar la sujeción se aplica Loctite 8150 sobre las roscas
| Referencia | dx | x L | b | a | e | k | Nm (N·m) | kN | (g) (g) | Datos |
|---|---|---|---|---|---|---|---|---|---|---|
| 1610-0606025 | M6x6 | x25 | 15 | 5.7 | 10 | 4 | 17 | 17 | 19 | Aún no disponible |
| 1610-0606040 | M6x6 | x40 | 28 | 5.7 | 10 | 4 | 17 | 17 | 25 | Aún no disponible |
| 1610-0606063 | M6x6 | x63 | 40 | 5.7 | 10 | 4 | 17 | 17 | 36 | Aún no disponible |
| 1610-0808032 | M8x8 | x32 | 22 | 7.7 | 12 | 6 | 43 | 32 | 39 | Aún no disponible |
| 1610-0808050 | M8x8 | x50 | 35 | 7.7 | 12 | 6 | 43 | 32 | 45 | Aún no disponible |
| 1610-0808080 | M8x8 | x80 | 50 | 7.7 | 12 | 6 | 43 | 32 | 56 | Aún no disponible |
| 1610-1010040 | M10x10 | x40 | 23 | 9.7 | 15 | 6 | 79 | 51 | 65 | Aún no disponible |
| 1610-1010063 | M10x10 | x63 | 45 | 9.7 | 15 | 6 | 79 | 51 | 80 | Aún no disponible |
| 1610-1010080 | M10x10 | x80 | 50 | 9.7 | 15 | 6 | 79 | 51 | 90 | Aún no disponible |
| 1610-1010100 | M10x10 | x100 | 60 | 9.7 | 15 | 6 | 79 | 51 | 110 | Aún no disponible |
| 1610-1012050 | M10x12 | x50 | 35 | 11.7 | 18 | 7 | 79 | 51 | 85 | Aún no disponible |
| 1610-1012063 | M10x12 | x63 | 40 | 11.7 | 18 | 7 | 79 | 51 | 95 | Aún no disponible |
| 1610-1012080 | M10x12 | x80 | 55 | 11.7 | 18 | 7 | 79 | 51 | 100 | Aún no disponible |
| 1610-1012100 | M10x12 | x100 | 60 | 11.7 | 18 | 7 | 79 | 51 | 110 | Aún no disponible |
| 1610-1012125 | M10x12 | x125 | 75 | 11.7 | 18 | 7 | 79 | 51 | 125 | Aún no disponible |
| 1610-1012160 | M10x12 | x160 | 90 | 11.7 | 18 | 7 | 79 | 51 | 140 | Aún no disponible |
| 1610-1012200 | M10x12 | x200 | 120 | 11.7 | 18 | 7 | 79 | 51 | 160 | Aún no disponible |
| 1610-1212050 | M12x12 | x50 | 35 | 11.7 | 18 | 7 | 141 | 74 | 120 | Aún no disponible |
| 1610-1212063 | M12x12 | x63 | 40 | 11.7 | 18 | 7 | 141 | 74 | 128 | Aún no disponible |
| 1610-1212080 | M12x12 | x80 | 55 | 11.7 | 18 | 7 | 141 | 74 | 140 | Aún no disponible |
| 1610-1212100 | M12x12 | x100 | 65 | 11.7 | 18 | 7 | 141 | 74 | 160 | Aún no disponible |
| 1610-1212125 | M12x12 | x125 | 75 | 11.7 | 18 | 7 | 141 | 74 | 170 | Aún no disponible |
| 1610-1212160 | M12x12 | x160 | 100 | 11.7 | 18 | 7 | 141 | 74 | 195 | Aún no disponible |
| 1610-1212200 | M12x12 | x200 | 120 | 11.7 | 18 | 7 | 141 | 74 | 220 | Aún no disponible |
| 1610-1214050 | M12x14 | x50 | 35 | 13.7 | 22 | 8 | 141 | 74 | 140 | Aún no disponible |
| 1610-1214063 | M12x14 | x63 | 45 | 13.7 | 22 | 8 | 141 | 74 | 150 | Aún no disponible |
| 1610-1214080 | M12x14 | x80 | 55 | 13.7 | 22 | 8 | 141 | 74 | 155 | Aún no disponible |
| 1610-1214100 | M12x14 | x100 | 65 | 13.7 | 22 | 8 | 141 | 74 | 175 | Aún no disponible |
| 1610-1214125 | M12x14 | x125 | 75 | 13.7 | 22 | 8 | 141 | 74 | 195 | Descargar |
| 1610-1214160 | M12x14 | x160 | 100 | 13.7 | 22 | 8 | 141 | 74 | 220 | Descargar |
| 1610-1214200 | M12x14 | x200 | 120 | 13.7 | 22 | 8 | 141 | 74 | 240 | Aún no disponible |
| 1610-1416063 | M14x16 | x63 | 45 | 15.7 | 25 | 9 | 223 | 101 | 200 | Aún no disponible |
| 1610-1416080 | M14x16 | x80 | 55 | 15.7 | 25 | 9 | 223 | 101 | 230 | Aún no disponible |
| 1610-1416100 | M14x16 | x100 | 65 | 15.7 | 25 | 9 | 223 | 101 | 245 | Aún no disponible |
| 1610-1416125 | M14x16 | x125 | 75 | 15.7 | 25 | 9 | 223 | 101 | 270 | Aún no disponible |
| 1610-1416160 | M14x16 | x160 | 100 | 15.7 | 25 | 9 | 223 | 101 | 310 | Aún no disponible |
| 1610-1416200 | M14x16 | x200 | 120 | 15.7 | 25 | 9 | 223 | 101 | 340 | Aún no disponible |
| 1610-1416250 | M14x16 | x250 | 150 | 15.7 | 25 | 9 | 223 | 101 | 390 | Aún no disponible |
| 1610-1616063 | M16x16 | x63 | 45 | 15.7 | 25 | 9 | 354 | 138 | 260 | Aún no disponible |
| 1610-1616080 | M16x16 | x80 | 55 | 15.7 | 25 | 9 | 354 | 138 | 285 | Aún no disponible |
| 1610-1616100 | M16x16 | x100 | 65 | 15.7 | 25 | 9 | 354 | 138 | 310 | Aún no disponible |
| 1610-1616125 | M16x16 | x125 | 85 | 15.7 | 25 | 9 | 354 | 138 | 345 | Aún no disponible |
| 1610-1616160 | M16x16 | x160 | 100 | 15.7 | 25 | 9 | 354 | 138 | 385 | Aún no disponible |
| 1610-1616200 | M16x16 | x200 | 120 | 15.7 | 25 | 9 | 354 | 138 | 435 | Aún no disponible |
| 1610-1616250 | M16x16 | x250 | 150 | 15.7 | 25 | 9 | 354 | 138 | 505 | Aún no disponible |
| 1610-1618063 | M16x18 | x63 | 45 | 17.7 | 28 | 10 | 354 | 138 | 290 | Aún no disponible |
| 1610-1618080 | M16x18 | x80 | 55 | 17.7 | 28 | 10 | 354 | 138 | 305 | Aún no disponible |
| 1610-1618100 | M16x18 | x100 | 65 | 17.7 | 28 | 10 | 354 | 138 | 340 | Aún no disponible |
| 1610-1618125 | M16x18 | x125 | 85 | 17.7 | 28 | 10 | 354 | 138 | 370 | Aún no disponible |
| 1610-1618160 | M16x18 | x160 | 100 | 17.7 | 28 | 10 | 354 | 138 | 415 | Aún no disponible |
| 1610-1618200 | M16x18 | x200 | 120 | 17.7 | 28 | 10 | 354 | 138 | 460 | Aún no disponible |
| 1610-1618250 | M16x18 | x250 | 150 | 17.7 | 28 | 10 | 354 | 138 | 525 | Aún no disponible |
| 1610-1820080 | M18x20 | x80 | 55 | 19.7 | 32 | 12 | 474 | 169 | 405 | Aún no disponible |
| 1610-1820100 | M18x20 | x100 | 65 | 19.7 | 32 | 12 | 474 | 169 | 435 | Aún no disponible |
| 1610-1820125 | M18x20 | x125 | 85 | 19.7 | 32 | 12 | 474 | 169 | 480 | Aún no disponible |
| 1610-1820160 | M18x20 | x160 | 110 | 19.7 | 32 | 12 | 474 | 169 | 535 | Aún no disponible |
| 1610-1820200 | M18x20 | x200 | 125 | 19.7 | 32 | 12 | 474 | 169 | 610 | Aún no disponible |
| 1610-1820250 | M18x20 | x250 | 150 | 19.7 | 32 | 12 | 474 | 169 | 680 | Aún no disponible |
| 1610-1820315 | M18x20 | x315 | 190 | 19.7 | 32 | 12 | 474 | 169 | 790 | Aún no disponible |
| 1610-2020080 | M20x20 | x80 | 55 | 19.7 | 32 | 12 | 679 | 215 | 480 | Aún no disponible |
| 1610-2020100 | M20x20 | x100 | 65 | 19.7 | 32 | 12 | 679 | 215 | 515 | Aún no disponible |
| 1610-2020125 | M20x20 | x125 | 85 | 19.7 | 32 | 12 | 679 | 215 | 570 | Aún no disponible |
| 1610-2020160 | M20x20 | x160 | 110 | 19.7 | 32 | 12 | 679 | 215 | 635 | Aún no disponible |
| 1610-2020200 | M20x20 | x200 | 125 | 19.7 | 32 | 12 | 679 | 215 | 725 | Aún no disponible |
| 1610-2020250 | M20x20 | x250 | 160 | 19.7 | 32 | 12 | 679 | 215 | 820 | Aún no disponible |
| 1610-2020315 | M20x20 | x315 | 190 | 19.7 | 32 | 12 | 679 | 215 | 950 | Aún no disponible |
| 1610-2022080 | M20x22 | x80 | 55 | 21.7 | 35 | 14 | 679 | 215 | 530 | Aún no disponible |
| 1610-2022100 | M20x22 | x100 | 65 | 21.7 | 35 | 14 | 679 | 215 | 565 | Aún no disponible |
| 1610-2022125 | M20x22 | x125 | 85 | 21.7 | 35 | 14 | 679 | 215 | 620 | Aún no disponible |
| 1610-2022160 | M20x22 | x160 | 110 | 21.7 | 35 | 14 | 679 | 215 | 690 | Aún no disponible |
| 1610-2022200 | M20x22 | x200 | 125 | 21.7 | 35 | 14 | 679 | 215 | 775 | Aún no disponible |
| 1610-2022250 | M20x22 | x250 | 150 | 21.7 | 35 | 14 | 679 | 215 | 880 | Aún no disponible |
| 1610-2022315 | M20x22 | x315 | 190 | 21.7 | 35 | 14 | 679 | 215 | 1050 | Aún no disponible |
| 1610-2224080 | M22x24 | x80 | 55 | 23.7 | 40 | 16 | 903 | 266 | 700 | Aún no disponible |
| 1610-2224100 | M22x24 | x100 | 65 | 23.7 | 40 | 16 | 903 | 266 | 740 | Aún no disponible |
| 1610-2224125 | M22x24 | x125 | 85 | 23.7 | 40 | 16 | 903 | 266 | 805 | Aún no disponible |
| 1610-2224160 | M22x24 | x160 | 110 | 23.7 | 40 | 16 | 903 | 266 | 890 | Aún no disponible |
| 1610-2224200 | M22x24 | x200 | 125 | 23.7 | 40 | 16 | 903 | 266 | 1000 | Aún no disponible |
| 1610-2224250 | M22x24 | x250 | 150 | 23.7 | 40 | 16 | 903 | 266 | 1115 | Aún no disponible |
| 1610-2224315 | M22x24 | x315 | 190 | 23.7 | 40 | 16 | 903 | 266 | 1280 | Aún no disponible |
| 1610-2424100 | M24x24 | x100 | 70 | 23.7 | 40 | 16 | 1163 | 310 | 885 | Aún no disponible |
| 1610-2424125 | M24x24 | x125 | 85 | 23.7 | 40 | 16 | 1163 | 310 | 970 | Aún no disponible |
| 1610-2424160 | M24x24 | x160 | 110 | 23.7 | 40 | 16 | 1163 | 310 | 1060 | Aún no disponible |
| 1610-2424200 | M24x24 | x200 | 125 | 23.7 | 40 | 16 | 1163 | 310 | 1180 | Aún no disponible |
| 1610-2424250 | M24x24 | x250 | 150 | 23.7 | 40 | 16 | 1163 | 310 | 1320 | Aún no disponible |
| 1610-2424315 | M24x24 | x315 | 190 | 23.7 | 40 | 16 | 1163 | 310 | 1515 | Aún no disponible |
| 1610-2424400 | M24x24 | x400 | 240 | 23.7 | 40 | 16 | 1163 | 310 | 1750 | Aún no disponible |
| 1610-2428100 | M24x28 | x100 | 70 | 27.7 | 44 | 18 | 1163 | 310 | 1000 | Descargar |
| 1610-2428125 | M24x28 | x125 | 85 | 27.7 | 44 | 18 | 1163 | 310 | 1065 | Aún no disponible |
| 1610-2428160 | M24x28 | x160 | 110 | 27.7 | 44 | 18 | 1163 | 310 | 1150 | Aún no disponible |
| 1610-2428200 | M24x28 | x200 | 125 | 27.7 | 44 | 18 | 1163 | 310 | 1280 | Aún no disponible |
| 1610-2428250 | M24x28 | x250 | 150 | 27.7 | 44 | 18 | 1163 | 310 | 1425 | Aún no disponible |
| 1610-2428315 | M24x28 | x315 | 190 | 27.7 | 44 | 18 | 1163 | 310 | 1640 | Aún no disponible |
| 1610-2428400 | M24x28 | x400 | 240 | 27.7 | 44 | 18 | 1163 | 310 | 1870 | Aún no disponible |
| 1610-2428500 | M24x28 | x500 | 290 | 27.7 | 44 | 18 | 1163 | 310 | 2170 | Aún no disponible |
| 1610-3036125 | M30x36 | x125 | 80 | 35.6 | 54 | 22 | 2258 | 493 | 1900 | Aún no disponible |
| 1610-3036160 | M30x36 | x160 | 110 | 35.6 | 54 | 22 | 2258 | 493 | 2065 | Aún no disponible |
| 1610-3036200 | M30x36 | x200 | 135 | 35.6 | 54 | 22 | 2258 | 493 | 2250 | Aún no disponible |
| 1610-3036250 | M30x36 | x250 | 150 | 35.6 | 54 | 22 | 2258 | 493 | 2500 | Aún no disponible |
| 1610-3036315 | M30x36 | x315 | 200 | 35.6 | 54 | 22 | 2258 | 493 | 2770 | Aún no disponible |
| 1610-3036500 | M30x36 | x500 | 300 | 35.6 | 54 | 22 | 2258 | 493 | 3630 | Aún no disponible |
| 1610-3642160 | M36x42 | x160 | 100 | 41.6 | 65 | 26 | 3953 | 719 | 3310 | Aún no disponible |
| 1610-3642250 | M36x42 | x250 | 175 | 41.6 | 65 | 26 | 3953 | 719 | 3930 | Aún no disponible |
| 1610-3642400 | M36x42 | x400 | 250 | 41.6 | 65 | 26 | 3953 | 719 | 5010 | Aún no disponible |
| 1610-3642600 | M36x42 | x600 | 340 | 41.6 | 65 | 26 | 3953 | 719 | 6900 | Aún no disponible |
| 1610-4248160 | M42x48 | x160 | 100 | 47.6 | 75 | 30 | 6337 | 986 | 4600 | Aún no disponible |
| 1610-4248250 | M42x48 | x250 | 175 | 47.6 | 75 | 30 | 6337 | 986 | 5600 | Aún no disponible |
| 1610-4248400 | M42x48 | x400 | 250 | 47.6 | 75 | 30 | 6337 | 986 | 7200 | Aún no disponible |
Las letras de dimensión (a, b, L, h …) corresponden al plano técnico del producto. Puede desplazar la tabla lateralmente. Cada botón Descargar descarga únicamente los datos de esa variante y descuenta un derecho de descarga.

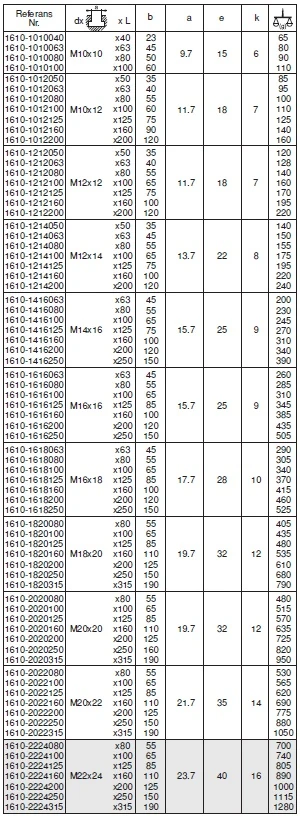

Página de catálogo
