Ürün Nr. 1830

Uzatma Somun

EN: Extension Nut
DE: Verlängerungsmutter

• DIN 787 T-Ayaklı saplama ve DIN 6379 düz saplamalarda uzatma amaçlı kullanılır • Sertleştirilmiş • Siyah kaplama • Kalite 10

3D Önizleme — fareyle döndürün

Katalog sayfası (PDF) ↗

Teknik Tablo

Ölçüler ve varyantlar

13 varyant · 5 ölçü sütunu

Satın Al

• DIN 6334 • DIN 787 T-Ayaklı saplama ve DIN 6379 düz saplamalarda uzatma amaçlı kullanılır • Sertleştirilmiş • Siyah kaplama • Kalite 10

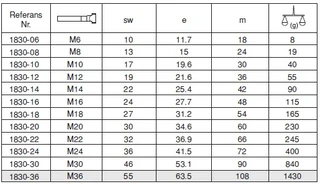

Uzatma Somun teknik ölçü tablosu. Ölçü harfleri ürün teknik resmine göredir.
Referans Nr.	metrik	sw	e	m	(g) (g)	Data
1830-06	M6	10	11.7	18	8	İndir
1830-08	M8	13	15	24	19	İndir
1830-10	M10	17	19.6	30	40	İndir
1830-12	M12	19	21.6	36	55	İndir
1830-14	M14	22	25.4	42	90	İndir
1830-16	M16	24	27.7	48	115	İndir
1830-18	M18	27	31.2	54	165	İndir
1830-20	M20	30	34.6	60	230	İndir
1830-22	M22	32	36.9	66	245	İndir
1830-24	M24	36	41.5	72	400	İndir
1830-30	M30	46	53.1	90	840	İndir
1830-36	M36	55	63.5	108	1430	İndir
1830-42	M42	65	75	126	2330	Henüz yüklenmedi

Ölçü harfleri (a, b, L, h …) ürün teknik resmine göredir. Tabloyu yana kaydırabilirsiniz. Her İndir butonu yalnızca o varyantın datasını indirir ve bir hak düşer.

Katalog sayfası

Yeni sekmede aç ↗ PDF indir ↓

Katalogdaki basılı tabloyu göster
