Ürün Nr. 1790

Takviyeli Somun

EN: Reinforced Hexagon Nut
DE: Verstärkte Sechskantmutter

• Düz yüzey DIN 6340 pul ile kullanılır • Radüslü yüzey DIN 6319D ve DIN 6319G pullar ile kullanılır • Sertleştirilmiş • Siyah kaplama • Kalite 10

3D Önizleme — fareyle döndürün

Katalog sayfası (PDF) ↗

Teknik Tablo

Ölçüler ve varyantlar

13 varyant · 6 ölçü sütunu

Satın Al

• DIN 6330B • Düz yüzey DIN 6340 pul ile kullanılır • Radüslü yüzey DIN 6319D ve DIN 6319G pullar ile kullanılır • Sertleştirilmiş • Siyah kaplama • Kalite 10

Takviyeli Somun teknik ölçü tablosu. Ölçü harfleri ürün teknik resmine göredir.
Referans Nr.	metrik	sw	e	m	r	(g) (g)	Data
1790-06	M6	10	11.5	9	9	5	İndir
1790-08	M8	13	15	12	12	9	İndir
1790-10	M10	17	19.6	15	15	20	İndir
1790-12	M12	19	21.9	18	17	25	İndir
1790-14	M14	22	25.4	21	20	40	İndir
1790-16	M16	24	27.7	24	22	55	İndir
1790-18	M18	27	31.2	27	24	80	İndir
1790-20	M20	30	34.6	30	27	110	İndir
1790-22	M22	32	36.9	33	30	130	İndir
1790-24	M24	36	41.5	36	32	190	İndir
1790-30	M30	46	53.1	45	41	400	İndir
1790-36	M36	55	63.5	54	50	680	İndir
1790-42	M42	65	75	63	58	1150	İndir

Ölçü harfleri (a, b, L, h …) ürün teknik resmine göredir. Tabloyu yana kaydırabilirsiniz. Her İndir butonu yalnızca o varyantın datasını indirir ve bir hak düşer.

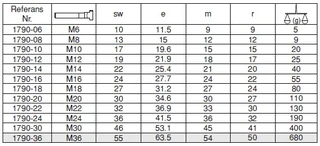

Katalog sayfası

Yeni sekmede aç ↗ PDF indir ↓

Katalogdaki basılı tabloyu göster
