Ürün Nr. 2315-C

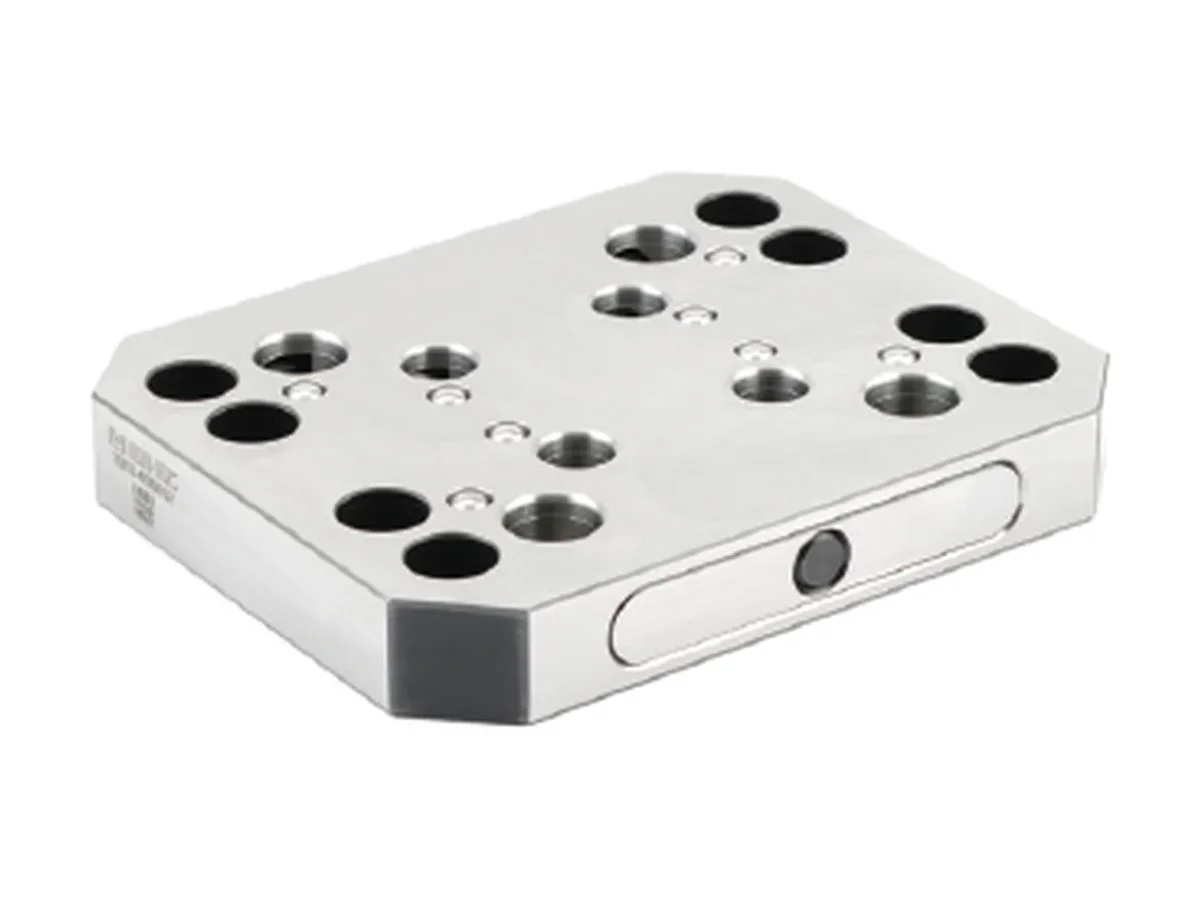

Point Clamp (Çift Merkezli)
- EN
- ER-EL Point Clamp (Double-Centered)
- DE
- ER-EL Point Clamp (doppelt zentriert)
• Dikey isleme, yatay isleme merkezlerinde 3-4-5 eksenli CNC Makinalarında ve divizörler de kullanılabilinir. Kurulum süresini azaltıp saniyeler içinde ER-EL Point Clamp (Çift Merkezli) ile yüksek hassasiyette mengeneleriniz ve mengene yönlerini degistirebilir. Ayrıca aparatlarınızı degisimlerini de saglayabilirsiniz. ER-EL Point Clamp (Çift Merkezli) ile (Nr2315) 046-077-097 Mengenelerin ve 2315-125’lik mengene çesitlerinin adaptasyonunu saglayabilirsiniz.
3D Önizleme — fareyle döndürün
Katalog sayfası (PDF) ↗Teknik Tablo
Ölçüler ve varyantlar
1 varyant · 13 ölçü sütunu
| Referans Nr. | a | L | h | b | b1 | b2 | c | c1 | sw | d | Kombinasyon Combination | Nm (N·m) | (kg) (kg) | Data |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2315-096052 | 156 | 192 | 27 | 150 | 50 | 100 | 96 | 52 | 8 | 12 | 2315-08 2315-10 | 30 | 5.3 | İndir |
Ölçü harfleri (a, b, L, h …) ürün teknik resmine göredir. Tabloyu yana kaydırabilirsiniz. Her İndir butonu yalnızca o varyantın datasını indirir ve bir hak düşer.
Katalog sayfası
