Ürün Nr. 2430

Çok Çeneli Seri Mengene

EN: Multi-Jaw Gang Vice
DE: Mehrbacken-Reihenschraubstock

Teklif isteyin

Çok Çeneli Seri Mengene — ER-EL ürün fotoğrafı

• Ürüne birden fazla is baglama imkanı saglar. Çeneler modülerdir, istenen ölçüye ayarlanır. • Gruplara baglanan yumusak ayaklara is parçası formu uygulanabilir. • Hassas taslama • Çeneleri ayrı olarak satın almanız gerekir.

3D Önizleme — fareyle döndürün

Katalog sayfası (PDF) ↗

Teknik Tablo

Ölçüler ve varyantlar

6 varyant · 17 ölçü sütunu

• Ürüne birden fazla iş bağlama imkanı sağlar. Çeneler modülerdir, istenen ölçüye ayarlanır. • Gruplara bağlanan yumuşak ayaklara iş parçası formu uygulanabilir. • Hassas taşlama • Çeneleri ayrı olarak satın almanız gerekir.

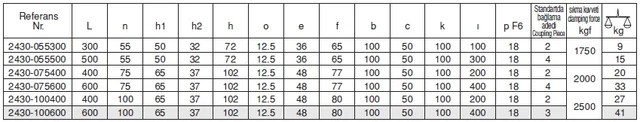

Çok Çeneli Seri Mengene teknik ölçü tablosu. Ölçü harfleri ürün teknik resmine göredir.
Referans Nr.	L	n	h1	h2	h	o	e	f	b	c	k	ı	p H7	Standart Bağlama Adedi Coupling Piece	Sıkma Kuvveti Clamping Force Kgf (kgf)	Tork Değeri Allowable Screw Torque (N-m) (N-m)	(kg) (kg)	Data
2430-055300	300	55	50	32	72	12.5	36	65	100	50	100	100	18	2	1750	25	9	İndir
2430-055500	500	55	50	32	72	12.5	36	65	100	50	100	300	18	4	1750	25	15	İndir
2430-075400	400	75	65	37	102	12.5	48	77	100	50	100	200	18	2	2000	35	20	İndir
2430-075600	600	75	65	37	102	12.5	48	77	100	50	100	400	18	4	2000	35	33	İndir
2430-100400	400	100	65	37	102	12.5	48	80	100	50	100	200	18	2	2500	50	27	İndir
2430-100600	600	100	65	37	102	12.5	48	80	100	50	100	400	18	3	2500	50	41	İndir

Ölçü harfleri (a, b, L, h …) ürün teknik resmine göredir. Tabloyu yana kaydırabilirsiniz. Her İndir butonu yalnızca o varyantın datasını indirir ve bir hak düşer.

Katalog sayfası

Yeni sekmede aç ↗ PDF indir ↓

Katalogdaki basılı tabloyu göster
