رقم المنتج 2430

ملزمة متعددة الفكوك

EN: Multi-Jaw Gang Vice
DE: Mehrbacken-Reihenschraubstock

اطلب عرض سعر

• يتيح تثبيت أكثر من قطعة عمل واحدة. والفكوك معيارية وتضبط على المقاس المطلوب. • يمكن تشكيل الفكوك الطرية المثبتة على المجموعات بحسب شكل قطعة العمل. • تجليخ دقيق • يجب شراء الفكوك بشكل منفصل.

معاينة ثلاثية الأبعاد — أدره بالفأرة

صفحة الكتالوج (PDF) ↗

البيانات الفنية

الأبعاد والنسخ

6 نسخة · 17 عمود الأبعاد

• يتيح تثبيت أكثر من قطعة عمل على المنتج. والفكوك معيارية وتضبط على البعد المطلوب. • يمكن تشكيل الفكوك الطرية المثبتة على المجموعات على شكل قطعة العمل. • تجليخ دقيق • يجب شراء الفكوك على نحو منفصل.

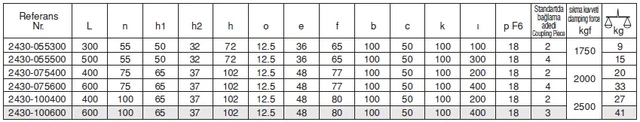

جدول الأبعاد الفنية لـ ملزمة متعددة الفكوك. حروف الأبعاد تتبع الرسم الفني للمنتج.
رقم المرجع	L	n	h1	h2	h	o	e	f	b	c	k	ı	p H7	عدد قطع التثبيت	قوة التثبيت Kgf (kgf)	عزم البرغي المسموح (N-m) (N-m)	(kg) (kg)	البيانات
2430-055300	300	55	50	32	72	12.5	36	65	100	50	100	100	18	2	1750	25	9	تنزيل
2430-055500	500	55	50	32	72	12.5	36	65	100	50	100	300	18	4	1750	25	15	تنزيل
2430-075400	400	75	65	37	102	12.5	48	77	100	50	100	200	18	2	2000	35	20	تنزيل
2430-075600	600	75	65	37	102	12.5	48	77	100	50	100	400	18	4	2000	35	33	تنزيل
2430-100400	400	100	65	37	102	12.5	48	80	100	50	100	200	18	2	2500	50	27	تنزيل
2430-100600	600	100	65	37	102	12.5	48	80	100	50	100	400	18	3	2500	50	41	تنزيل
