Ürün Nr. 1200

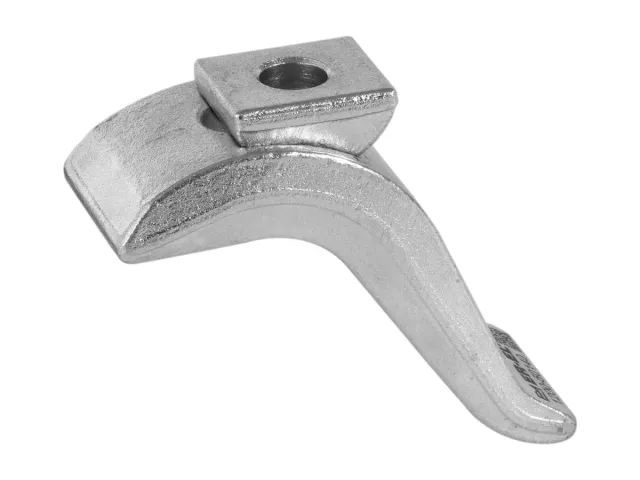

S Bağlama Pabucu

EN: S-Coupling Clamp
DE: S-Spanneisen

Online satın al Teklif isteyin

• Malzeme: Dövme Çelik • Sertleştirilmiş • Çinko Kaplama

3D Önizleme — fareyle döndürün

Katalog sayfası (PDF) ↗

Teknik Tablo

Ölçüler ve varyantlar

8 varyant · 9 ölçü sütunu

Satın Al

• Malzeme: Dövme Çelik • Çinko Kaplama

S Bağlama Pabucu teknik ölçü tablosu. Ölçü harfleri ürün teknik resmine göredir.
Referans Nr.	a	DIN 787	b1	b2xL	d	e1	e2	h	(g) (g)	Data
1200-50140	16-18	-	17	50x140	60	30	55	75	900	İndir
1200-60175	20-22	-	21	60x175	80	40	70	85	1600	İndir
1200-12125	12	M12x12x125	17	50x140	60	30	55	0-50	1070	Henüz yüklenmedi
1200-14125	14	M12x14x125	17	50x140	60	30	55	0-55	1080	Henüz yüklenmedi
1200-16160	16	M16x16x160	17	50x140	60	30	55	0-75	1270	Henüz yüklenmedi
1200-18160	18	M16x18x160	17	50x140	60	30	55	0-75	1280	İndir
1200-20200	20	M20x20x200	21	60x175	80	40	70	0-85	2300	Henüz yüklenmedi
1200-22200	22	M20x22x200	21	60x175	80	40	70	0-85	2370	İndir

Ölçü harfleri (a, b, L, h …) ürün teknik resmine göredir. Tabloyu yana kaydırabilirsiniz. Her İndir butonu yalnızca o varyantın datasını indirir ve bir hak düşer.

Katalog sayfası

Yeni sekmede aç ↗ PDF indir ↓

Katalogdaki basılı tabloyu göster
