Ürün Nr. 1160
Kızaklı Kombine Bağlama Pabucu
- EN
- Combined Coupling Clamp with Slide
- DE
- Kombi-Spanneisen mit Gleitschiene
3D Önizleme — fareyle döndürün
Katalog sayfası (PDF) ↗Teknik Tablo
Ölçüler ve varyantlar
12 varyant · 16 ölçü sütunu
• (a) 22-36 T-Kanalda M20-M24 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 20-80 mm.
• İleri-geri hareket mesafesi T tipinde 75 mm, LT tipinde 123 mm'dir. Sıkma kuvveti 5500 kgf.
| Referans Nr. | a | M | h min | h max | S | s1 | e1 | d | sw | L | e | b | c | Sıkma Kuvveti Clamping Force Kgf (kgf) | Nm (N·m) | (g) (g) | Data |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1160-222T | 22 | M20 | 20 | 80 | 17-92 | 41.5 | 175 | M24 | 24 | 178 | 55 | 74 | 24 | 5500 | 200 | 9030 | Henüz yüklenmedi |
| 1160-224T | 24 | M20 | 20 | 80 | 17-92 | 41.5 | 175 | M24 | 24 | 178 | 55 | 74 | 24 | 5500 | 200 | 9120 | Henüz yüklenmedi |
| 1160-228T | 28 | M24 | 20 | 80 | 17-92 | 41.5 | 175 | M24 | 24 | 178 | 55 | 74 | 24 | 5500 | 200 | 9180 | Henüz yüklenmedi |
| 1160-236T | 36 | M24 | 20 | 80 | 17-92 | 41.5 | 175 | M24 | 24 | 178 | 55 | 74 | 24 | 5500 | 200 | 9600 | Henüz yüklenmedi |
| 1160-222LT | 22 | M20 | 20 | 80 | 25-148 | 41.5 | 175 | M24 | 24 | 256 | 55 | 74 | 24 | 5500 | 280 | 12110 | Henüz yüklenmedi |
| 1160-224LT | 24 | M20 | 20 | 80 | 25-148 | 41.5 | 175 | M24 | 24 | 256 | 55 | 74 | 24 | 5500 | 280 | 12210 | Henüz yüklenmedi |
| 1160-228LT | 28 | M24 | 20 | 80 | 25-148 | 41.5 | 175 | M24 | 24 | 256 | 55 | 74 | 24 | 5500 | 280 | 12270 | Henüz yüklenmedi |
| 1160-236LT | 36 | M24 | 20 | 80 | 25-148 | 41.5 | 175 | M24 | 24 | 256 | 55 | 74 | 24 | 5500 | 280 | 12310 | Henüz yüklenmedi |
| 1165-222T | 22 | M20 | 30 | 80 | 34-92 | 41.5 | 194 | M24 | 24 | 205 | 55 | 85 | 24 | 10000 | 270 | 11820 | Henüz yüklenmedi |
| 1165-224T | 24 | M20 | 30 | 80 | 34-92 | 41.5 | 194 | M24 | 24 | 205 | 55 | 85 | 24 | 10000 | 270 | 11900 | Henüz yüklenmedi |
| 1165-228T | 28 | M24 | 30 | 80 | 34-92 | 41.5 | 194 | M24 | 24 | 205 | 55 | 85 | 24 | 10000 | 270 | 11960 | Henüz yüklenmedi |
| 1165-236T | 36 | M24 | 30 | 80 | 34-92 | 41.5 | 194 | M24 | 24 | 205 | 55 | 85 | 24 | 10000 | 270 | 12000 | Henüz yüklenmedi |
Ölçü harfleri (a, b, L, h …) ürün teknik resmine göredir. Tabloyu yana kaydırabilirsiniz. Her İndir butonu yalnızca o varyantın datasını indirir ve bir hak düşer.

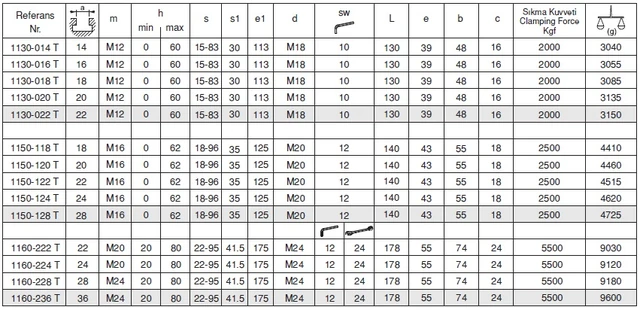

Katalog sayfası
