Ürün Nr. 0950
5 Eksen Blok Bağlama
- EN
- 5-Axis Clamping Block
- DE
- 5-Achs-Spannblock
Modüler montaj özelliği ve 5 kenar işlem yapabilme kabiliyetiyle CNC Yatay işleme, CNC Dik işleme, CNC 5 eksen T-Kanallı ve Delikli tezgah tablalarında kullanılır.
3D Önizleme — fareyle döndürün
Katalog sayfası (PDF) ↗Teknik Tablo
Ölçüler ve varyantlar
3 varyant · 14 ölçü sütunu
| Referans Nr. | D | H (±0.01) | D1 | L | H1 | H2 | W | H3 | d | P | W1 | Sikma Kuvveti Calmping Kgf | Izin Verilen Tork N M | (g) | Data |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0950-08040 | 40 | 40 | 22 | 46 | 20 | 20 | 65 | 10 | 9 | 50 | 4 | 800 | 8 | 300 | İndir |
| 0950-12063 | 60 | 63 | 32 | 69 | 33 | 30 | 95 | 15 | 13 | 75 | 6 | 1500 | 22 | 1400 | İndir |
| 0950-16080 | 80 | 80 | 44 | 91 | 40 | 40 | 130 | 20 | 17 | 130 | 8 | 2500 | 50 | 3300 | İndir |
Ölçü harfleri (a, b, L, h …) ürün teknik resmine göredir. Tabloyu yana kaydırabilirsiniz. Her İndir butonu yalnızca o varyantın datasını indirir ve bir hak düşer.

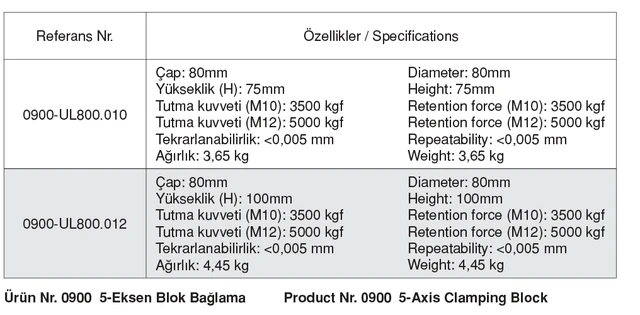

Katalog sayfası
Katalogdaki basılı tabloyu göster
Büyütmek için tıklayın.
