N° produit 1470

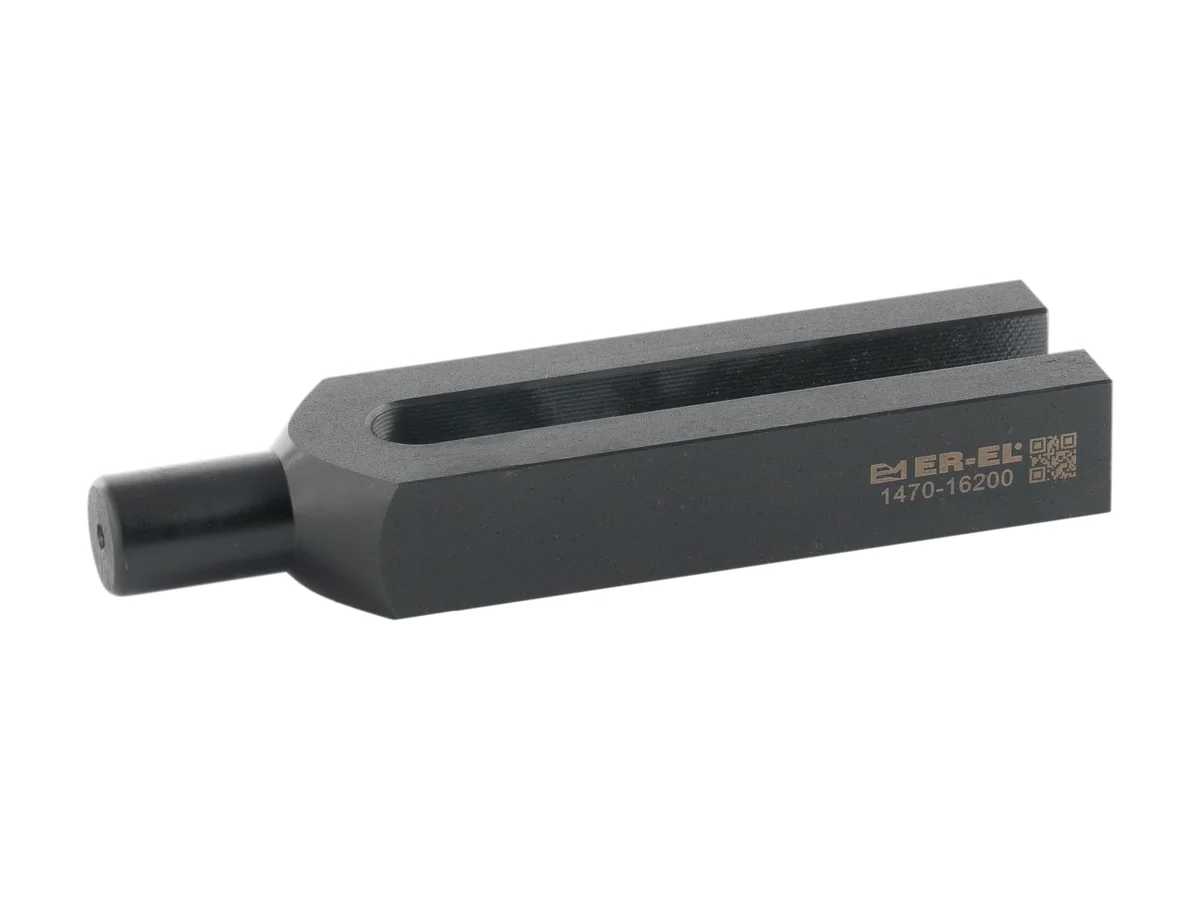

Bride à fourche à tête cylindrique
- EN
- Bifurcated Clamp with Cylindrical Head
- DE
- Gabelspanneisen mit Zylinderkopf
• Pénètre dans les surfaces percées de diverses pièces et immobilise ainsi la pièce • Trempé • Revêtement noir
Aperçu 3D — faites tourner à la souris
Page de catalogue (PDF) ↗Données techniques
Dimensions et variantes
12 variante · 10 colonne de dimensions
Acheter| Référence | L1 | b1 | métrique | Whitworth | a | b2 | ØD | L2 | L3 | (g) (g) | Données |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1470-08100 | 100 | 9 | M8 | 5/6 | 15 | 30 | 12 | 30 | 18 | 180 | Télécharger |
| 1470-10125 | 125 | 11 | M10 | 3/8 | 20 | 30 | 16 | 36 | 24 | 290 | Télécharger |
| 1470-12160 | 160 | 14.5 | M12-M14 | 1/2 | 25 | 40 | 20 | 45 | 30 | 715 | Télécharger |
| 1470-12200 | 200 | 14.5 | M12-M14 | 1/2 | 25 | 40 | 20 | 45 | 30 | 815 | Télécharger |
| 1470-16200 | 200 | 18.5 | M16-M18 | 5/8 | 30 | 50 | 24 | 55 | 36 | 1210 | Télécharger |
| 1470-16250 | 250 | 18.5 | M16-M18 | 5/8 | 30 | 50 | 24 | 55 | 36 | 1550 | Télécharger |
| 1470-20250 | 250 | 22.5 | M20-M22 | 3/4 | 40 | 60 | 30 | 65 | 45 | 2680 | Télécharger |
| 1470-20315 | 315 | 22.5 | M20-M22 | 3/4 | 40 | 60 | 30 | 65 | 45 | 3435 | Télécharger |
| 1470-24250 | 250 | 26 | M24 | 1 | 40 | 70 | 38 | 80 | 56 | 3060 | Télécharger |
| 1470-24315 | 315 | 26 | M24 | 1 | 40 | 70 | 38 | 80 | 56 | 4120 | Télécharger |
| 1470-30315 | 315 | 34 | M30 | 11/4 | 50 | 80 | 45 | 85 | 56 | 5600 | Télécharger |
| 1470-30400 | 400 | 34 | M30 | 11/4 | 50 | 80 | 45 | 85 | 56 | 7135 | Télécharger |
Les lettres de dimension (a, b, L, h …) correspondent au dessin technique du produit. Vous pouvez faire défiler le tableau latéralement. Chaque bouton Télécharger ne télécharge que les données de la variante concernée et décompte un droit de téléchargement.
Page de catalogue
Afficher le tableau imprimé du catalogue
Cliquez pour agrandir.
