Produkt-Nr. 2390
Bohrvorrichtung
- EN
- Hole Machining Fixture
Katalogseite
Technische Daten
Abmessungen und Varianten
11 Variante · 9 Maßspalte

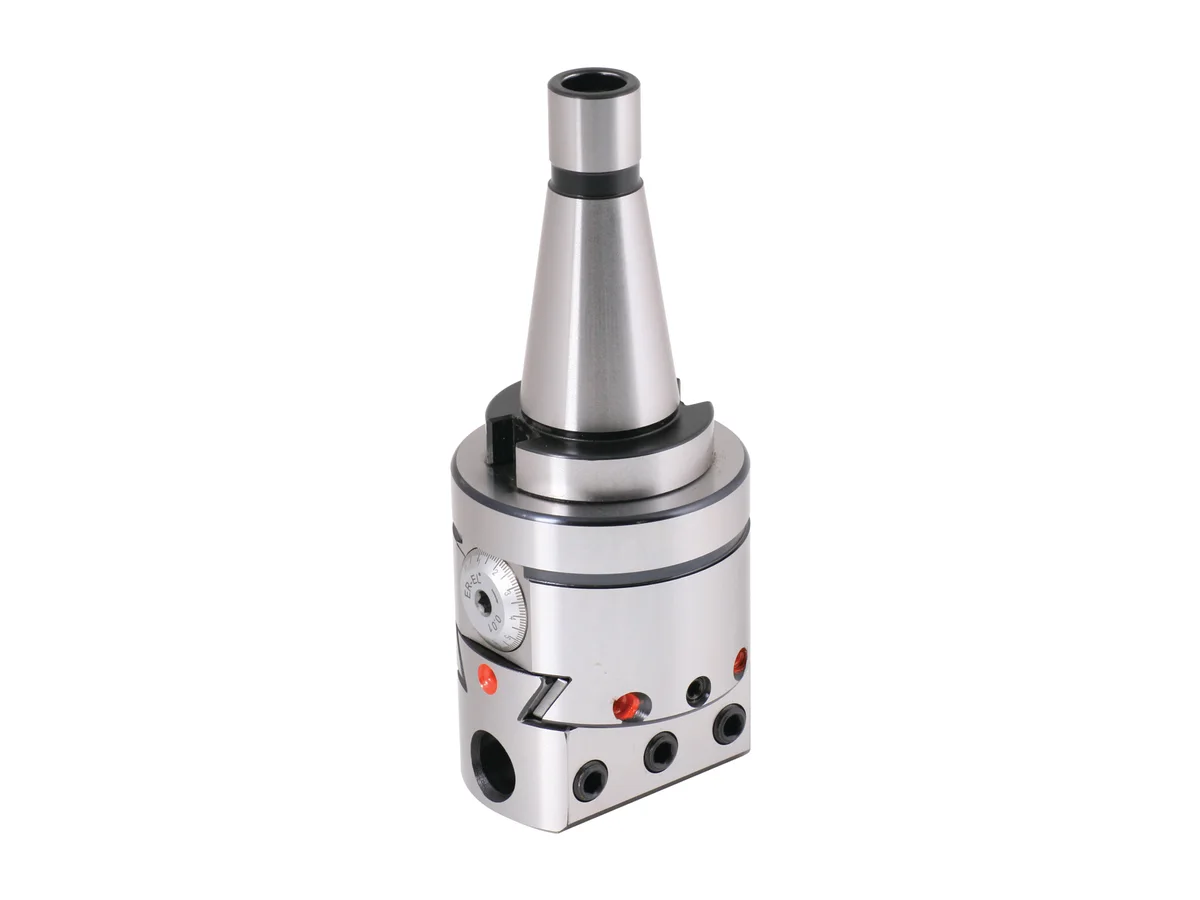

Kaufen• Das Produkt hat eine Bearbeitungsgenauigkeit von 0,02 und kann Bearbeitungen von 18 mm bis 210 mm ausführen.
• Der modulare Systemaufbau sorgt für einfache Handhabung.
• Durch Wechsel des Halters kann es sowohl auf CNC- als auch auf konventionellen Maschinen eingesetzt werden.
• Das Produkt wird mit 4 Bohrstangen und 1 T-Nuten-Reiniger in einer Holzkiste geliefert.

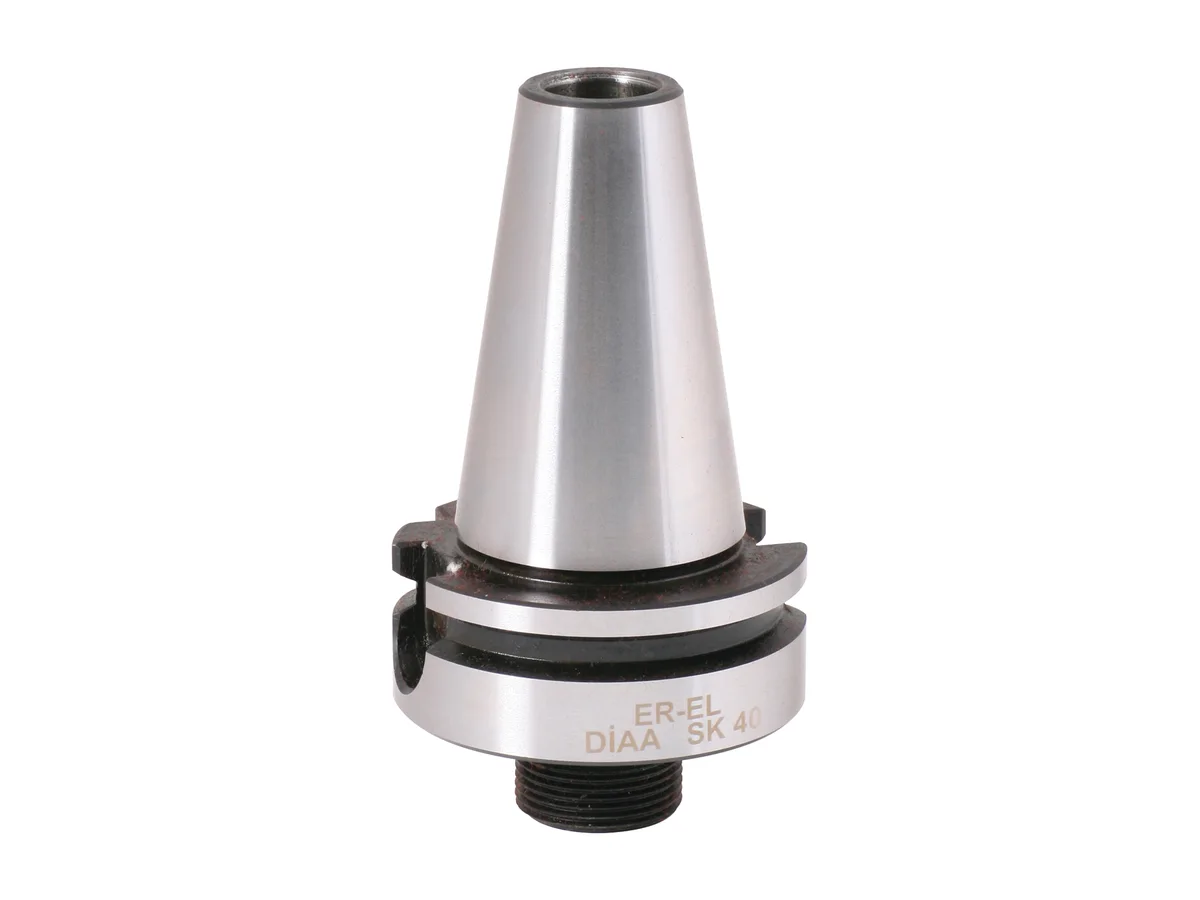

• Wechselbare Halter: Einsatz mit ISO30-40-50, BT40-50, SK40-50, MK4-5 möglich.
• Durch Einsetzen der Stangen in die unteren Bohrungen des Schlittens ist eine Aufweitung von 18 mm bis 100 mm Durchmesser bei einer Tiefe von 0-100 mm möglich.
• Durch Einsetzen des Zwischenstücks in die seitliche Bohrung des Schlittens ist, wie in der Abbildung gezeigt, eine Aufweitung von 95 mm bis 210 mm Durchmesser bei einer Tiefe von 0-65 mm möglich.
| Referenz-Nr. | J x M | k (mm) | h (mm) | H1 | e (mm) | L (mm) | L1 (mm) | L2 (mm) | (g) (g) | Daten |
|---|---|---|---|---|---|---|---|---|---|---|
| 2390-010 | ISO30-M12 | 83 | 99 | 35 | 18 | 85-95-132 | 128 | 26 | 6030 | Noch nicht verfügbar |
| 2390-015 | ISO40-M16 | 83 | 99 | 35 | 18 | 85-95-132 | 128 | 26 | 6555 | Noch nicht verfügbar |
| 2390-020 | ISO50-M24 | 83 | 99 | 35 | 18 | 85-95-132 | 128 | 26 | 9110 | Noch nicht verfügbar |
| 2390-025 | BT40-M16 | 83 | 99 | 35 | 18 | 85-95-132 | 128 | 26 | 6900 | Noch nicht verfügbar |
| 2390-030 | BT50-M24 | 83 | 99 | 35 | 18 | 85-95-132 | 128 | 26 | 9840 | Noch nicht verfügbar |
| 2390-035 | SK40-M16 | 83 | 99 | 35 | 18 | 85-95-132 | 128 | 26 | 6750 | Noch nicht verfügbar |
| 2390-040 | SK50-M24 | 83 | 99 | 35 | 18 | 85-95-132 | 128 | 26 | 8970 | Noch nicht verfügbar |
| 2390-045 | MK4-M16 | 83 | 99 | 35 | 18 | 85-95-132 | 128 | 26 | 6180 | Noch nicht verfügbar |
| 2390-050 | MK4 Kamalı | 83 | 99 | 35 | 18 | 85-95-132 | 128 | 26 | 6880 | Noch nicht verfügbar |
| 2390-055 | MK5-M20 | 83 | 99 | 35 | 18 | 85-95-132 | 128 | 26 | 7785 | Noch nicht verfügbar |
| 2390-060 | MK5 Kamalı | 83 | 99 | 35 | 18 | 85-95-132 | 128 | 26 | 7450 | Noch nicht verfügbar |
Die Maßbuchstaben (a, b, L, h …) beziehen sich auf die technische Zeichnung des Produkts. Die Tabelle kann seitlich verschoben werden. Die Daten dieses Produkts sind noch nicht verfügbar.
