Ürün Nr. 2143

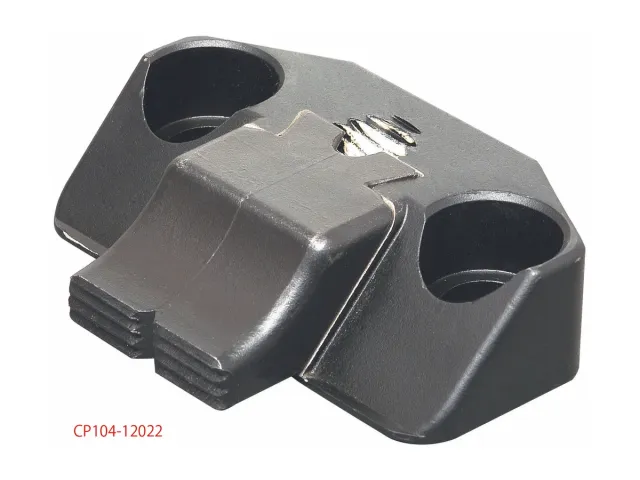

Yandan Bağlama
- EN
- Side Clamp
- DE
- Seitenspanner
3D Önizleme — fareyle döndürün
Katalog sayfası (PDF) ↗Teknik Tablo
Ölçüler ve varyantlar
3 varyant · 15 ölçü sütunu
• Sertleştirilmiş
• Siyah kaplama
| Referans Nr. | a | b | c | d | e | F | G | H | J | k | L | M | Sıkma Kuvveti Kgf | Tork Değeri N-m | g | Data |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2072-08016 | 39.5 | 65 | 7.5 | 25 | 45 | 16 | 7 | 1.5 | 7 | 4 | M8 | 25 | 400 | 8 | 160 | İndir |
| 2072-12022 | 60 | 85 | 10 | 40 | 60 | 22 | 12 | 2 | 9 | 6 | M12 | 35 | 900 | 26 | 450 | İndir |
| 2072-16030 | 77 | 100 | 14 | 50 | 70 | 30 | 14 | 2 | 13 | 8 | M16 | 40 | 1700 | 60 | 900 | İndir |
Ölçü harfleri (a, b, L, h …) ürün teknik resmine göredir. Tabloyu yana kaydırabilirsiniz. Her İndir butonu yalnızca o varyantın datasını indirir ve bir hak düşer.

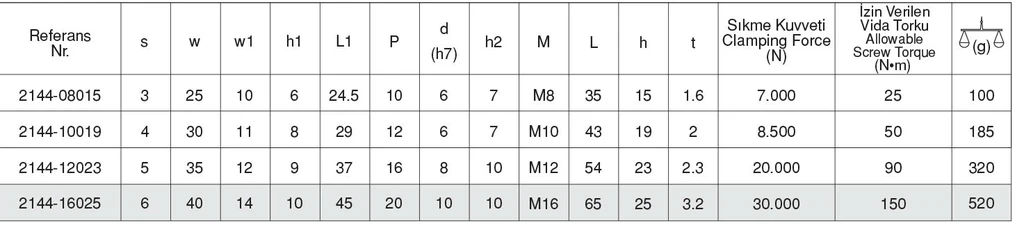

Katalog sayfası
Katalogdaki basılı tabloyu göster
Büyütmek için tıklayın.
