Ürün Nr. 1486
Dış Çap Bağlama
- EN
- Outside Diameter Clamp
- DE
- Spanner Außendurchmesser
3D Önizleme — fareyle döndürün
Katalog sayfası (PDF) ↗Teknik Tablo
Ölçüler ve varyantlar
2 varyant · 18 ölçü sütunu
• Çene: S17C çelik, florlu plastik kaplama
• Başlık: A6061 alüminyum, sert anodize edilmiş
• Yüksük şeklindeki çeneler yüksek bir bağlama kuvveti açığa çıkarır
• İşlenebilir çene, geniş bir bağlanma alanıyla işlenerek her tür şekildeki iş parçasına bağlanabilir ve uzun iş parçalarını tutabilir
• Önerilen çene sıkıştırmasına dikkat ederek çeneyi iş parçasının çapına göre işleyin
• Deformasyon ve hasarı önlemek için iş parçasını takmadan önce başlığı sıkmayın
| Referans Nr. | Uyumlu İşparçası Çapı Adaptable Workpiece Dia* | d1 | h1 | h | h2 | D (0 / -0.05) (mm) | d2 | M | L | dp | d3 (mm) | h3 | d | Sıkma Kuvveti Clamping Force (kN) (kN) | Kabul Edilebilir Sıkma Torku Allowable Tightening Torque (N.m) (N-m) | Önerilen Çene Sıkıştırması Recommended Jaw Compression | Kabul Edilebilir Çene Sıkıştırması Allowable Jaw Compression | (g) (g) | Data |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1486-MBOD1 | Ø2.5 - Ø15.9 | 19.1 | 22.9 | 35.6 | 4.6 | 23.9 | 38.1 | M3x0.5-16L | 6.8 | 29 | 50.8 | 25.4 | 20.1 | 17.3 | 81.5 | 0.07 | 0.38 | 200 | Henüz yüklenmedi |
| 1486-MBOD2 | Ø5.1 - Ø45.7 | 49.5 | 32.4 | 48.3 | 5.1 | 55.9 | 76.2 | M5x0.8-22L | 11.1 | 63.8 | 88.9 | 36.2 | 50.5 | 17.8 | 135.5 | 0.1 | 0.64 | 960 | Henüz yüklenmedi |
Ölçü harfleri (a, b, L, h …) ürün teknik resmine göredir. Tabloyu yana kaydırabilirsiniz. Her İndir butonu yalnızca o varyantın datasını indirir ve bir hak düşer.

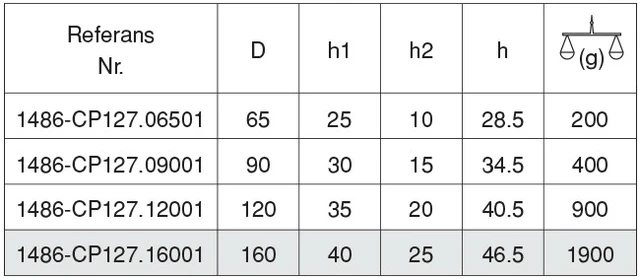

Katalog sayfası
