№ изделия 1195

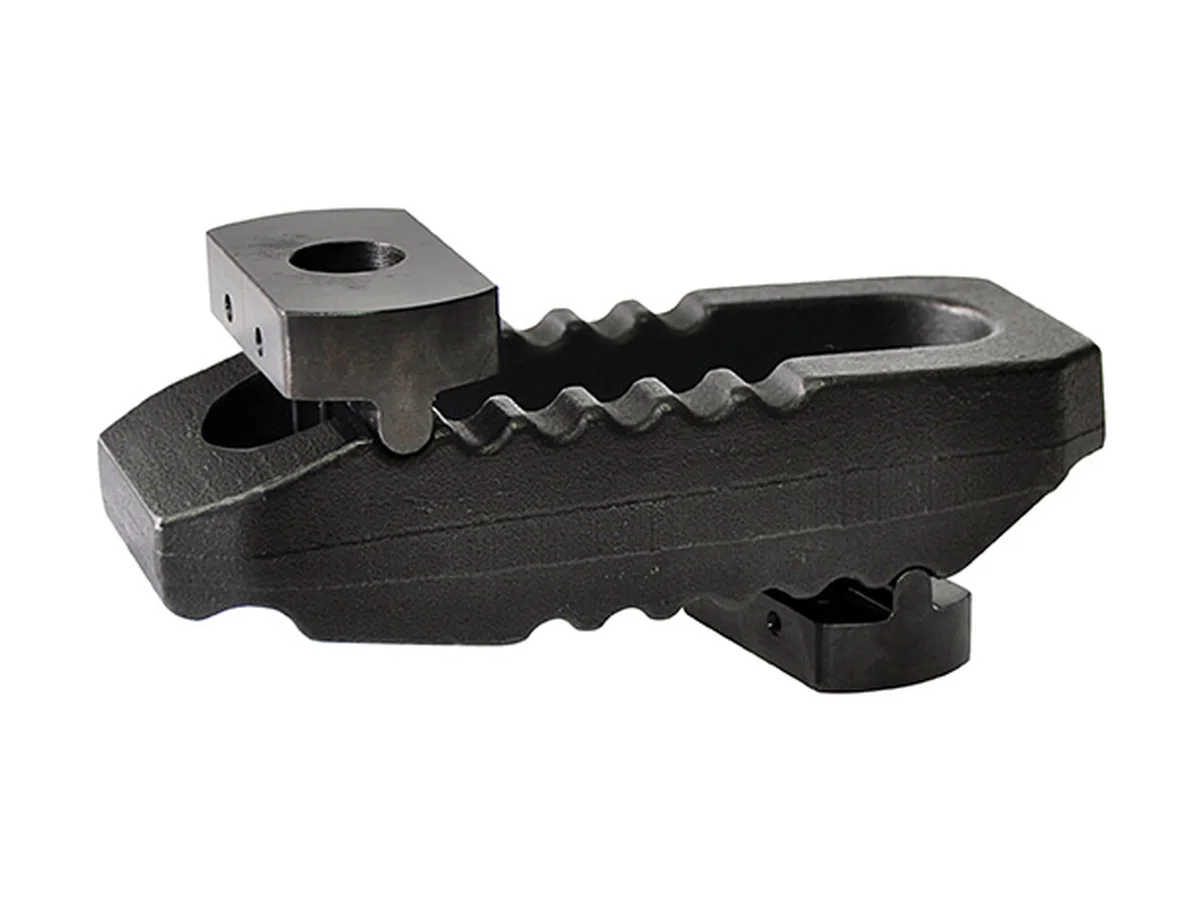

Комбинированный двусторонний прихват
- EN
- Combined Coupling Clamps Double Sided
- DE
- Kombi-Spanneisen doppelseitig
Страница каталога
Технические данные
Размеры и варианты
27 вариант · 4 столбец размеров
Купить• Изделие соответствует Т-образному пазу по DIN 650.
| Артикул | b1 | D x F | DIN 787 | h1 | Данные |
|---|---|---|---|---|---|
| 1195-10101005013 | 13 | M12x50 | M10x10x100 | 15-31 | Пока не загружено |
| 1195-12121605013 | 13 | M12x50 | M12x12x160 | 15-97 | Пока не загружено |
| 1195-12141605013 | 13 | M12x50 | M12x14x160 | 15-97 | Пока не загружено |
| 1195-12122006217 | 17 | M16x62 | M12x12x200 | 18-126 | Пока не загружено |
| 1195-12142006217 | 17 | M16x62 | M12x14x200 | 18-126 | Пока не загружено |
| 1195-16162006217 | 17 | M16x62 | M16x16x200 | 18-126 | Пока не загружено |
| 1195-16182006217 | 17 | M16x62 | M16x18x200 | 18-126 | Пока не загружено |
| 1195-12122009717 | 17 | M16x97 | M12x12x200 | 18-120 | Пока не загружено |
| 1195-12142009717 | 17 | M16x97 | M12x14x200 | 18-120 | Пока не загружено |
| 1195-16162509717 | 17 | M16x97 | M16x16x250 | 39-161 | Пока не загружено |
| 1195-16182509717 | 17 | M16x97 | M16x18x250 | 39-161 | Пока не загружено |
| 1195-16162506221 | 21 | M20x62 | M16x16x250 | 18-129 | Пока не загружено |
| 1195-16182506221 | 21 | M20x62 | M16x18x250 | 18-129 | Пока не загружено |
| 1195-20202506221 | 21 | M20x62 | M20x20x250 | 18-129 | Пока не загружено |
| 1195-20222506221 | 21 | M20x62 | M20x22x250 | 18-129 | Пока не загружено |
| 1195-16162509721 | 21 | M20x97 | M16x16x250 | 18-151 | Пока не загружено |
| 1195-16182509721 | 21 | M20x97 | M16x18x250 | 18-151 | Пока не загружено |
| 1195-20203159721 | 21 | M20x97 | M20x20x315 | 42-184 | Пока не загружено |
| 1195-20223159721 | 21 | M20x97 | M20x22x315 | 42-184 | Пока не загружено |
| 1195-20203156225 | 25 | M20x62 | M20x20x315 | 21-147 | Пока не загружено |
| 1195-20223156225 | 25 | M20x62 | M20x22x315 | 21-147 | Пока не загружено |
| 1195-24243156225 | 25 | M20x62 | M24x24x315 | 21-147 | Пока не загружено |
| 1195-24283156225 | 25 | M20x62 | M24x28x315 | 21-147 | Пока не загружено |
| 1195-20203159725 | 25 | M20x97 | M20x20x315 | 21-182 | Пока не загружено |
| 1195-20223159725 | 25 | M20x97 | M20x22x315 | 21-182 | Пока не загружено |
| 1195-24243159725 | 25 | M20x97 | M24x24x315 | 21-182 | Пока не загружено |
| 1195-24283159725 | 25 | M20x97 | M24x28x315 | 21-182 | Пока не загружено |
Буквенные обозначения размеров (a, b, L, h …) соответствуют техническому чертежу изделия. Таблицу можно прокручивать в сторону. Данные этого продукта пока не загружены.
