№ изделия 1890
Радиусная шайба
- EN
- Washer with Radius
- DE
- Scheibe mit Radius
• Применяется на наклонных поверхностях с шайбами DIN 6319D и DIN 6319G • Закаленный • Черное покрытие
3D-просмотр — вращайте мышью
Страница каталога (PDF) ↗Технические данные
Размеры и варианты
11 вариант · 6 столбец размеров
Купить| Артикул | метрическая | d1 | d3 | h2 | r | (g) (g) | Данные |
|---|---|---|---|---|---|---|---|
| 1890-06 | M6 | 6.4 | 12 | 2.3 | 9 | 1.5 | Скачать |
| 1890-08 | M8 | 8.4 | 17 | 3.2 | 12 | 2.5 | Скачать |
| 1890-10 | M10 | 10.5 | 21 | 4 | 15 | 5 | Скачать |
| 1890-12 | M12 | 13 | 24 | 4.6 | 17 | 7 | Скачать |
| 1890-14 | M14 | 15 | 28 | 5 | 22 | 10 | Скачать |
| 1890-16 | M16 | 17 | 30 | 5.3 | 22 | 15 | Скачать |
| 1890-20 | M20 | 21 | 36 | 6.3 | 27 | 20 | Скачать |
| 1890-24 | M24 | 25 | 44 | 8.2 | 32 | 40 | Скачать |
| 1890-30 | M30 | 31 | 56 | 11.2 | 41 | 95 | Скачать |
| 1890-36 | M36 | 37 | 68 | 14 | 50 | 190 | Скачать |
| 1890-42 | M42 | 43 | 78 | 17 | 58 | 297 | Пока не загружено |
Буквенные обозначения размеров (a, b, L, h …) соответствуют техническому чертежу изделия. Таблицу можно прокручивать в сторону. Каждая кнопка Скачать загружает данные только выбранного варианта и расходует одну загрузку из вашего лимита.

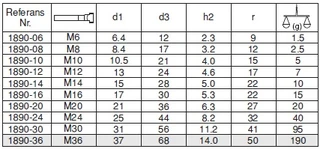

Страница каталога
Показать печатную таблицу из каталога
Нажмите для увеличения.
