Produkt-Nr. 1630

Kombinierte T-Nutenschraube

EN: Combined T-Slot Bolt

Kombinierte T-Nutenschraube — ER-EL Produktfoto

• Verhindert durch die konternde Bauweise der Mutter ein mögliches Lösen infolge von Vibrationen beim Arbeiten an schweren Pressen und großen Werkzeugen • Güte 12.9 • Brüniert

3D-Vorschau — mit der Maus drehen

Katalogseite (PDF) ↗

Technische Daten

Abmessungen und Varianten

8 Variante · 14 Maßspalte

Kaufen

• Verhindert dank der Konter-Verschraubung der Mutter das vibrationsbedingte Lösen beim Einsatz an schweren Pressen und großen Formen • Festigkeitsklasse 12.9 • Schwarz beschichtet • Hinweis: In Umgebungen über 150 °C wird beim Spannen Loctite 8150 auf das Gewinde aufgetragen

Technische Maßtabelle für Kombinierte T-Nutenschraube. Die Maßbuchstaben beziehen sich auf die technische Zeichnung des Produkts.
Referenz-Nr.	dx xL	a	e	k	h-H	e1	e2	c	s	f	sw	Nm (N·m)	kN	(g) (g)	Daten
1630-2022200	M20x22x200	21.7	35	14	25-75	49	69	92	12	30	30	679	215	1635	Herunterladen
1630-2022250	M20x22x250	21.7	35	14	70-120	49	69	92	12	30	30	679	215	1720	Noch nicht verfügbar
1630-2424200	M24x24x200	23.7	40	16	25-75	53	74	92	12	30	36	1163	310	2075	Noch nicht verfügbar
1630-2424250	M24x24x250	23.7	40	16	70-120	53	74	92	12	30	36	1163	310	2250	Noch nicht verfügbar
1630-2428200	M24x28x200	27.7	44	18	25-75	53	74	92	12	30	36	1163	310	2180	Noch nicht verfügbar
1630-2428250	M24x28x250	27.7	44	18	70-120	53	74	92	12	30	36	1163	310	2340	Noch nicht verfügbar
1630-3036200	M30x36x200	35.6	54	22	25-75	68	88	94	14	30	46	2258	493	3660	Noch nicht verfügbar
1630-3036250	M30x36x250	35.6	54	22	70-120	68	88	94	14	30	46	2258	493	3910	Noch nicht verfügbar

Die Maßbuchstaben (a, b, L, h …) beziehen sich auf die technische Zeichnung des Produkts. Die Tabelle kann seitlich verschoben werden. Jede Schaltfläche Herunterladen lädt nur die Daten der jeweiligen Variante herunter und verbraucht ein Download-Guthaben.

Katalogseite

In neuem Tab öffnen ↗ PDF herunterladen ↓

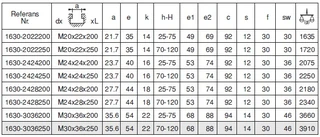

Gedruckte Tabelle aus dem Katalog anzeigen
